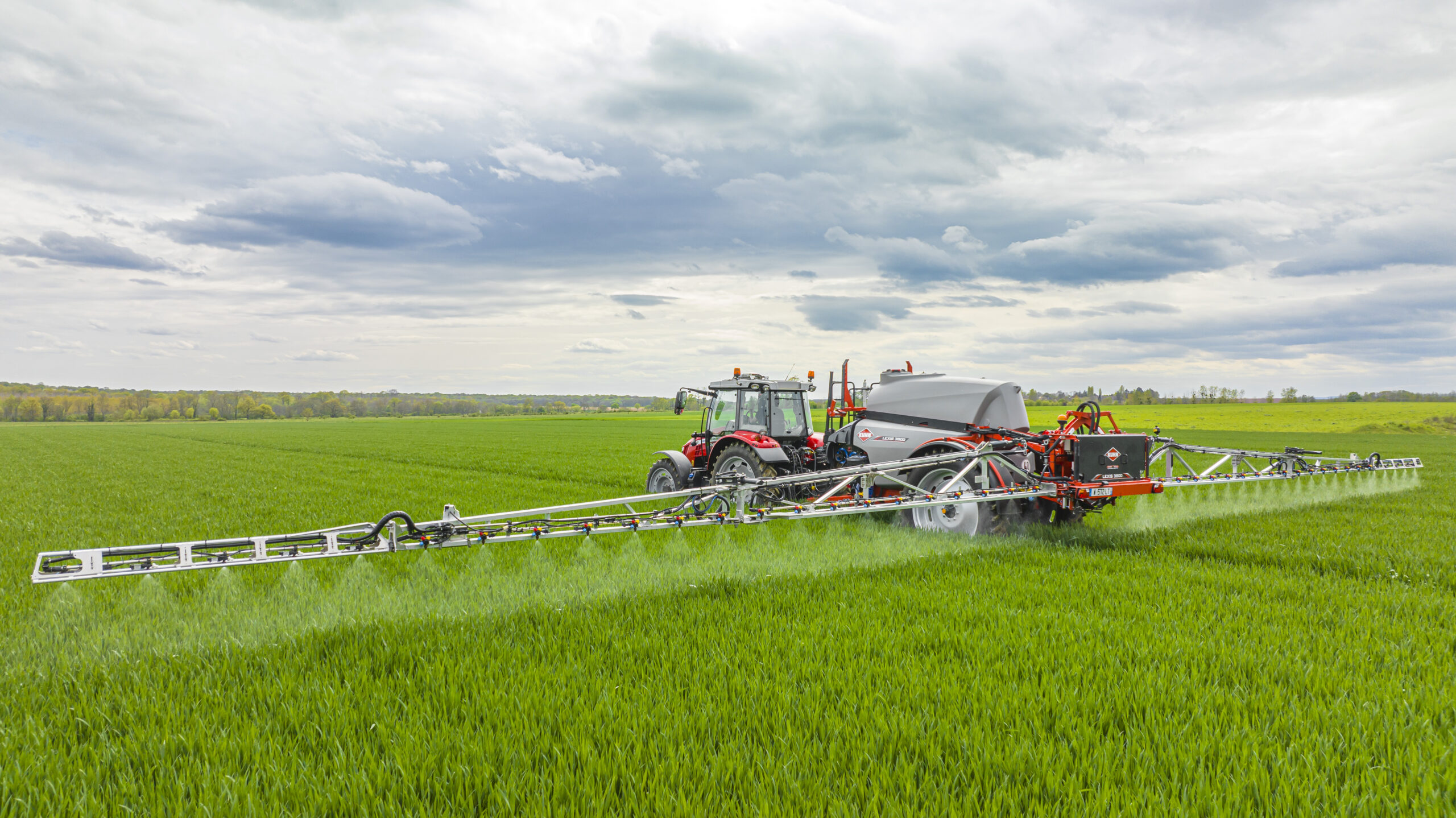

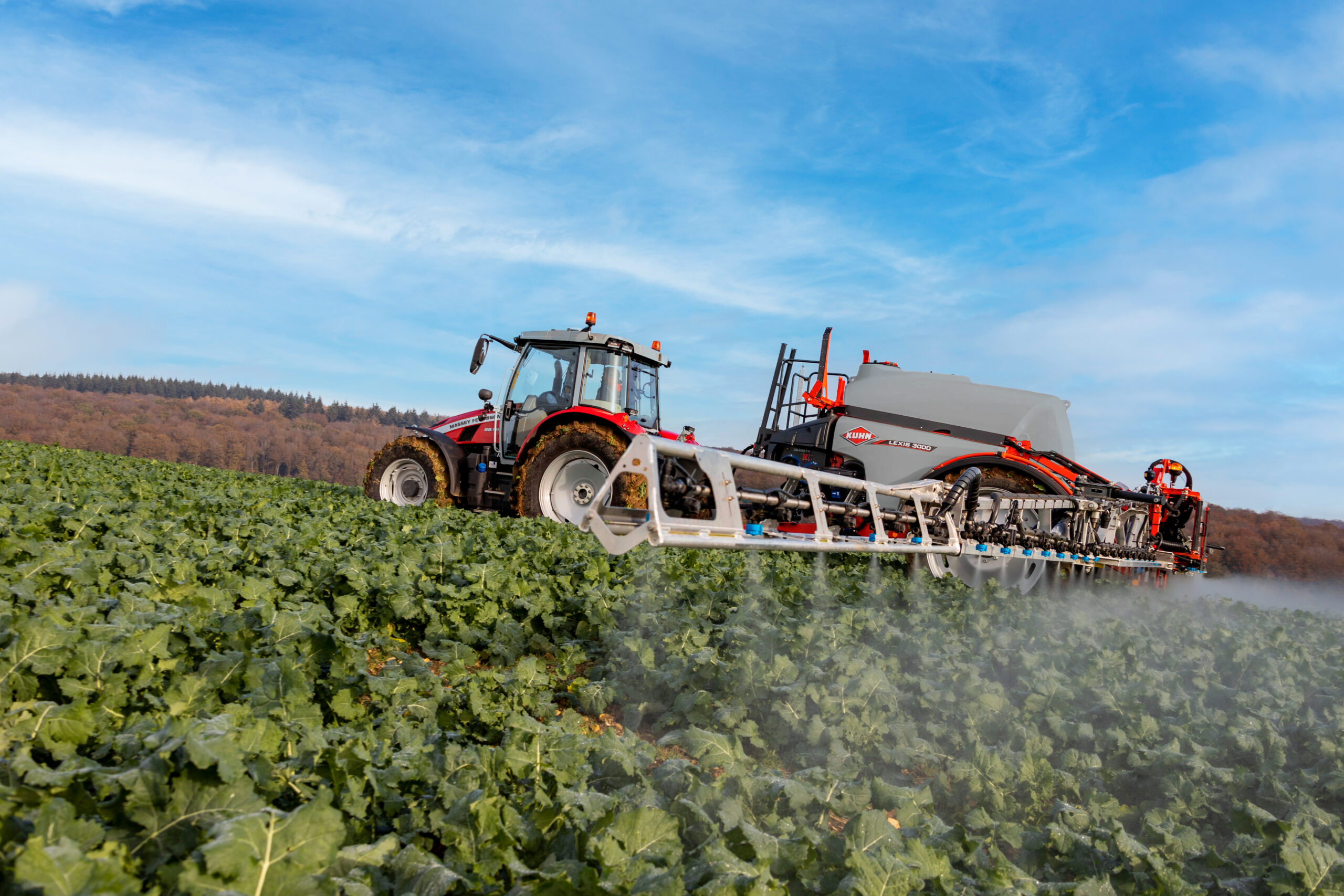

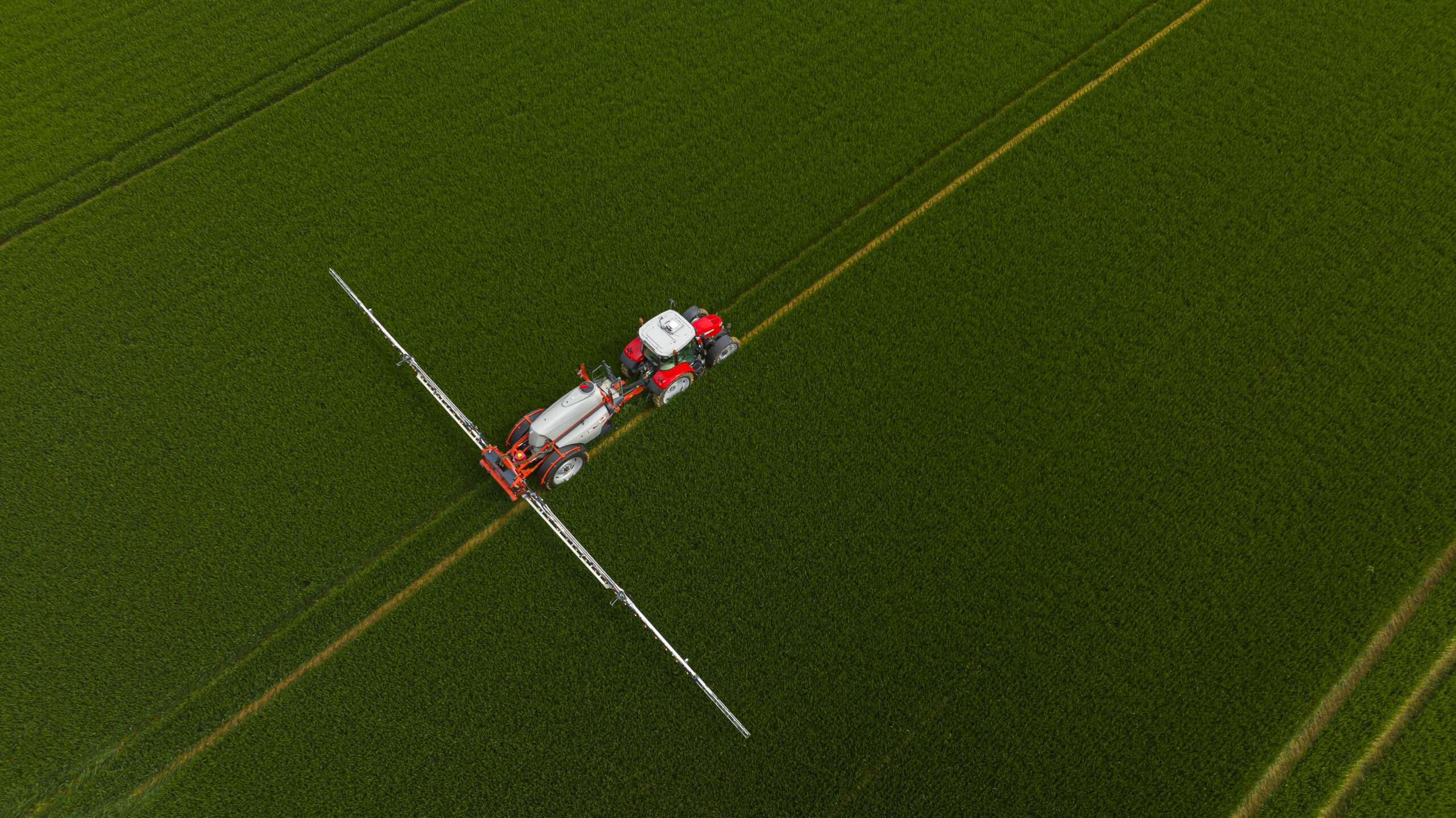

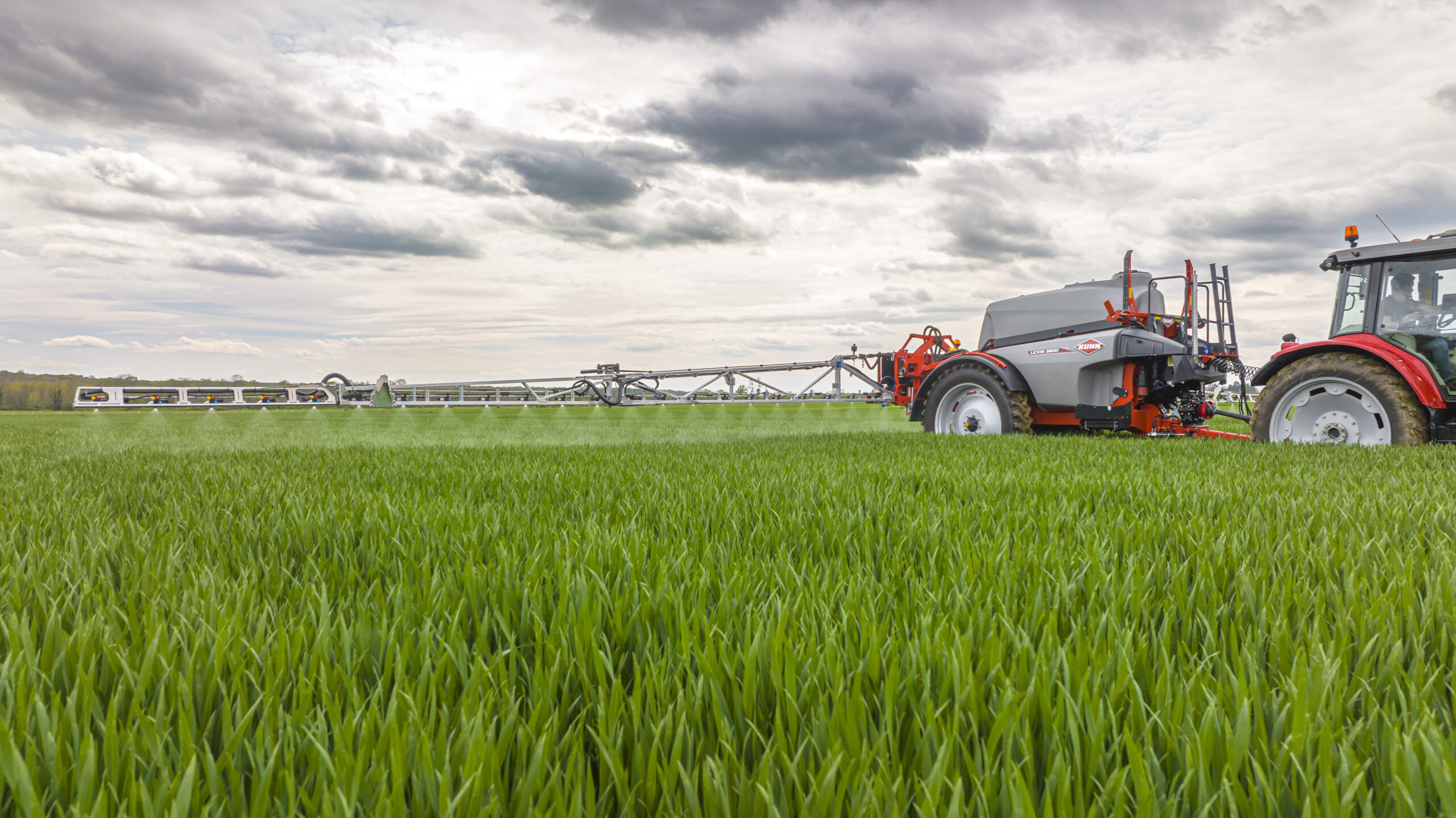

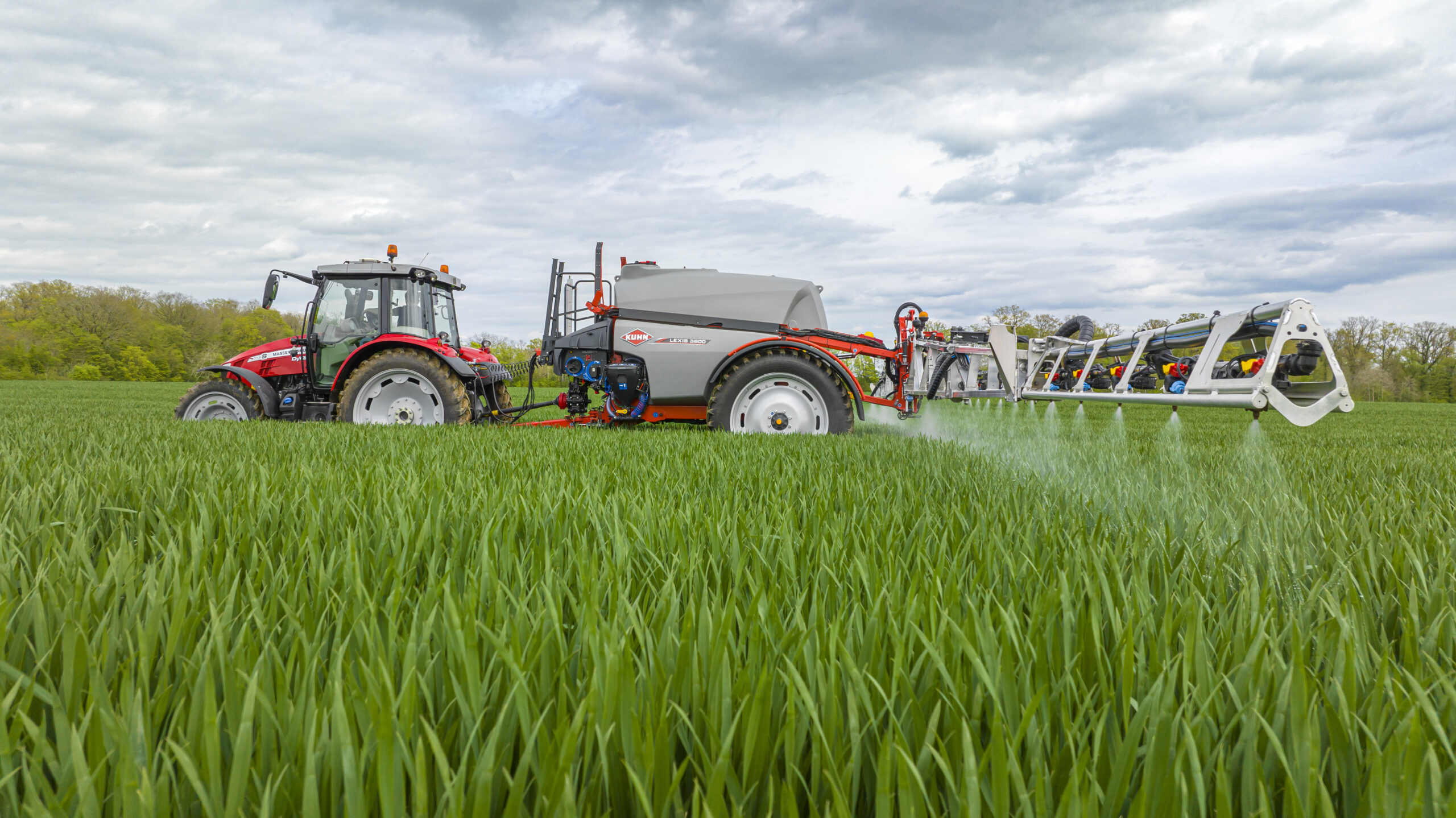

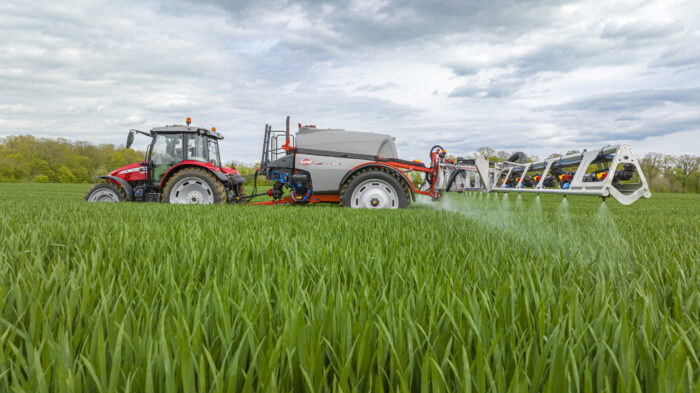

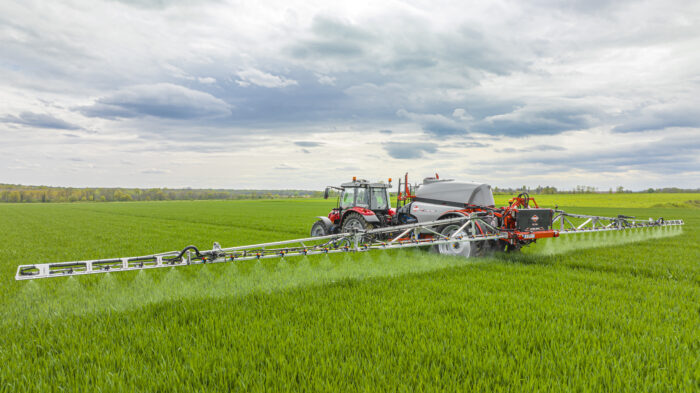

Piekabināmais miglotājs KUHN LEXIS

Kompakts un pārdomāti izstrādāts miglotājs

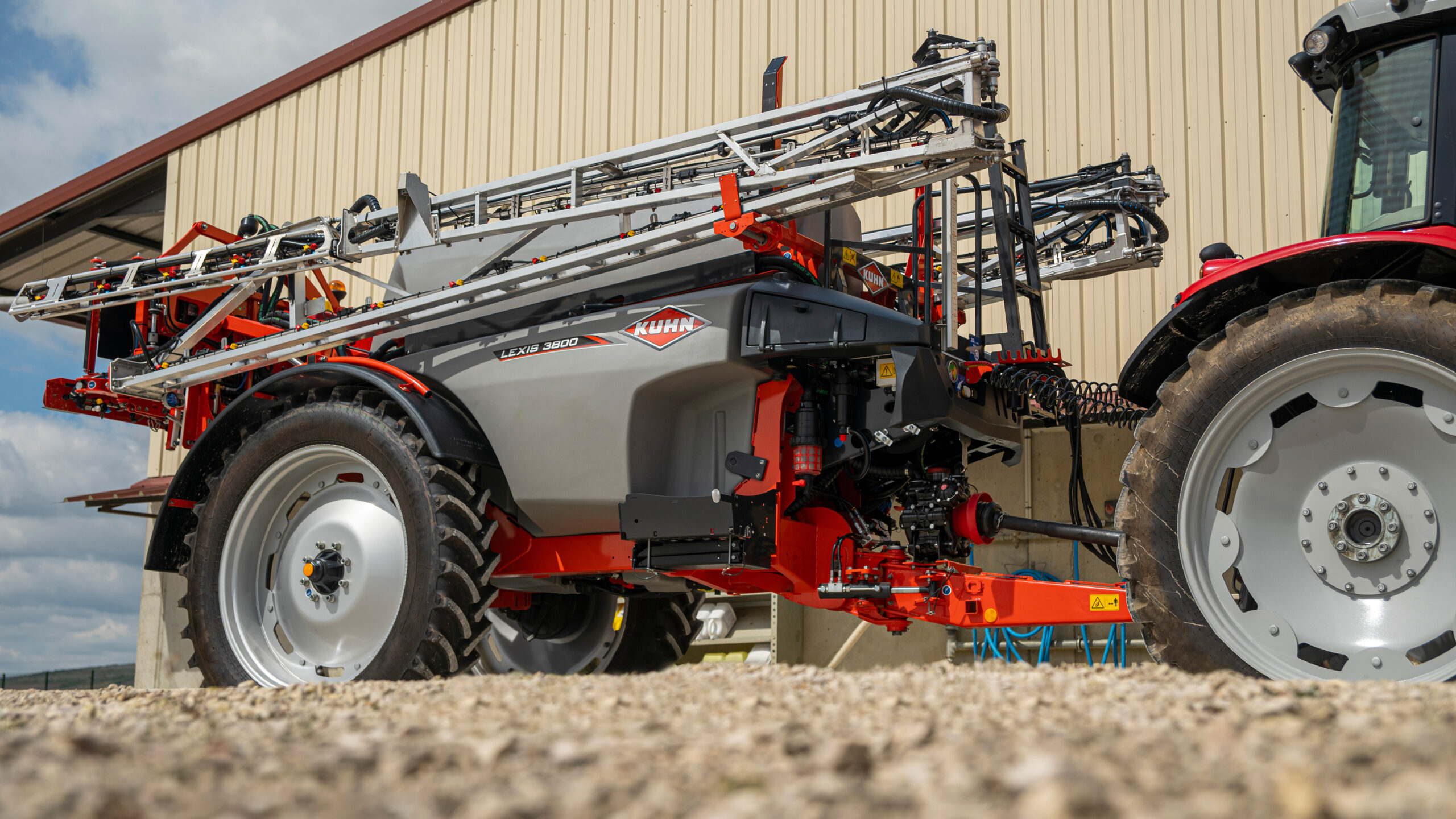

Stabils un manevrētspējīgs miglotājs

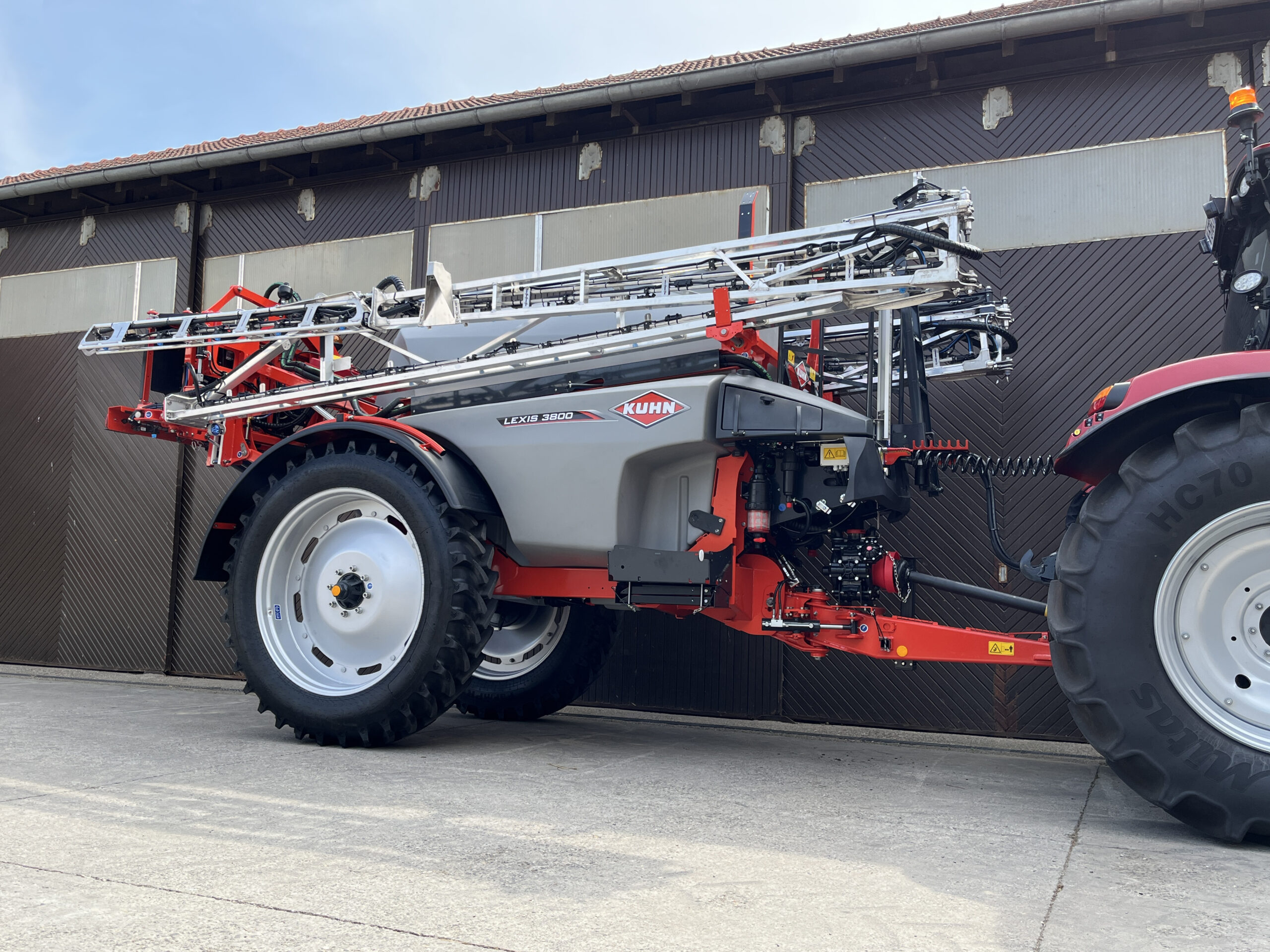

Ar attālumu no sakabes līdz asij 4 m (2 400 l / 3 000 l) vai 4,30 m (3 800 l) un augstumu 3,10 m (ar 21 m siju) LEXIS miglotājs ir ļoti kompakta mašīna.

Mašīnas īsais garums nodrošina ļoti mazu pagrieziena rādiusu lauka galos, un labāka sekošana traktora sliedēm samazina kultūraugu bojājumus. Īsais attālums starp sakabi un asi nodrošina elastīgu manevrēšanu. Šī sistēma atvieglo iebraukšanu laukos un atpakaļgaitu lauka stūros.

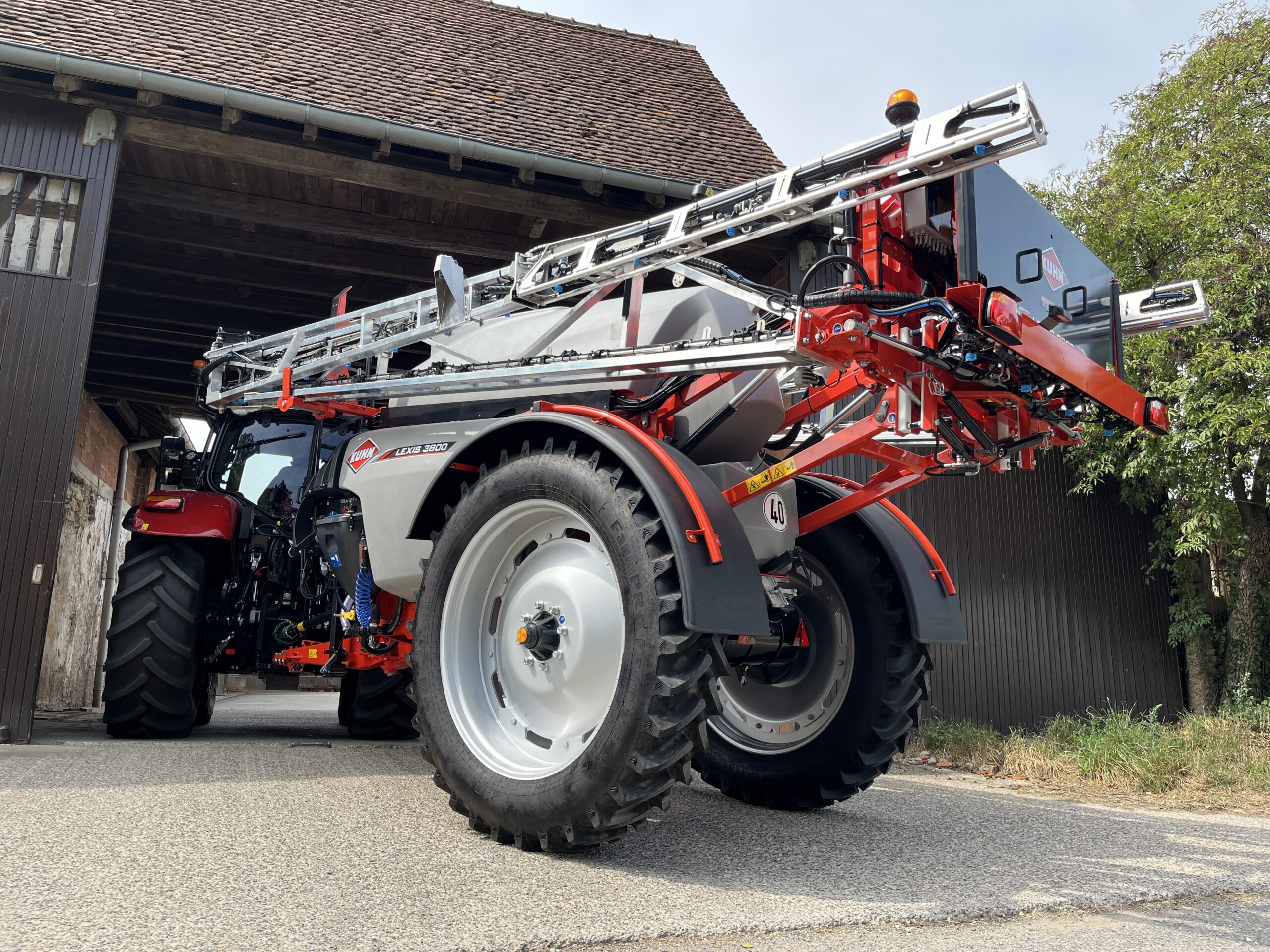

Tvertnes forma ir īpaši izstrādāta tā, lai integrētu spārnu konstrukcijā un vienlaikus ierobežotu augstumu, kad spārni ir salocīti. LEXIS piekabinamā miglotāja zemais augstums nodrošina lielāku stabilitāti transportēšanas laikā.

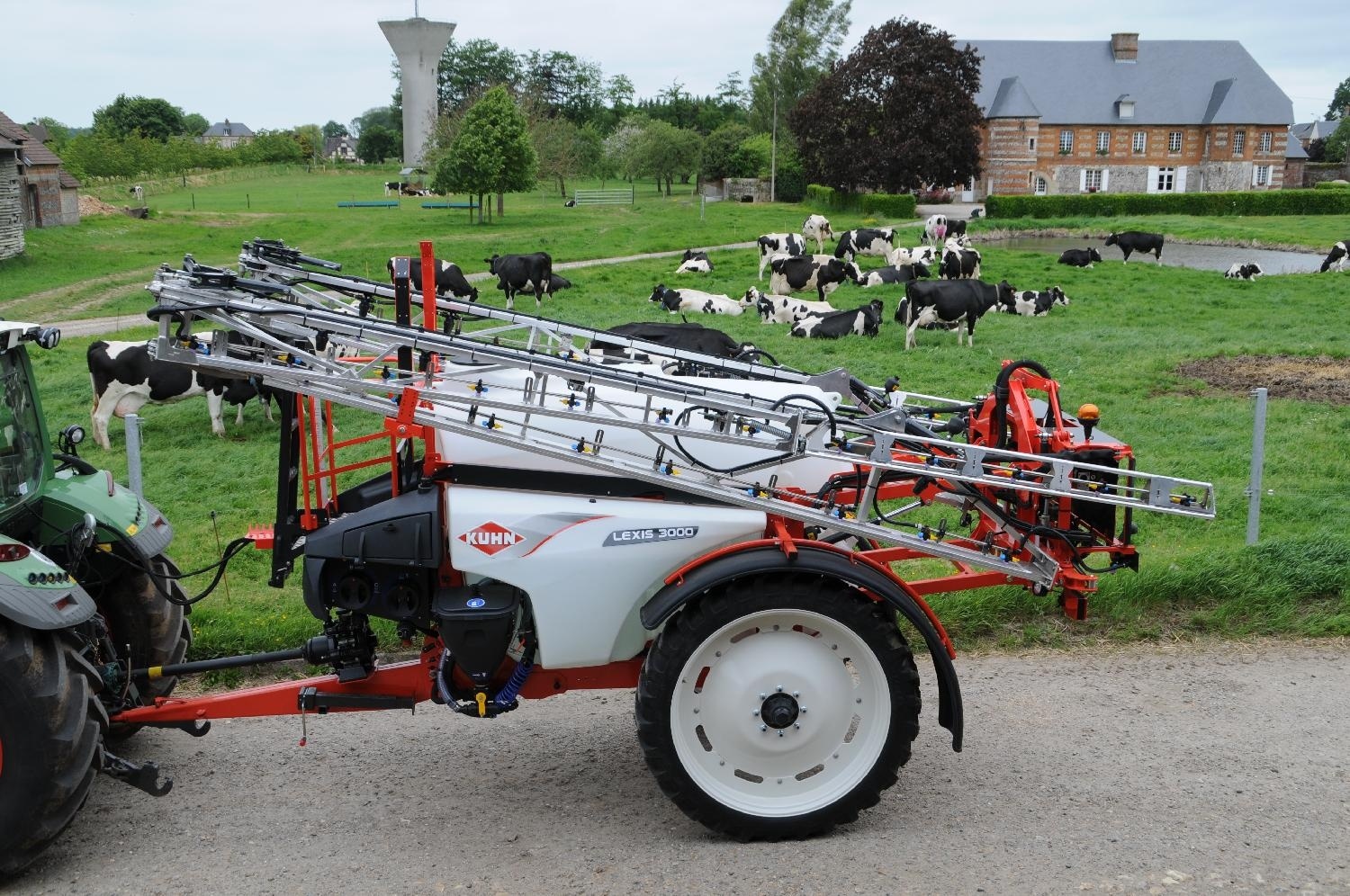

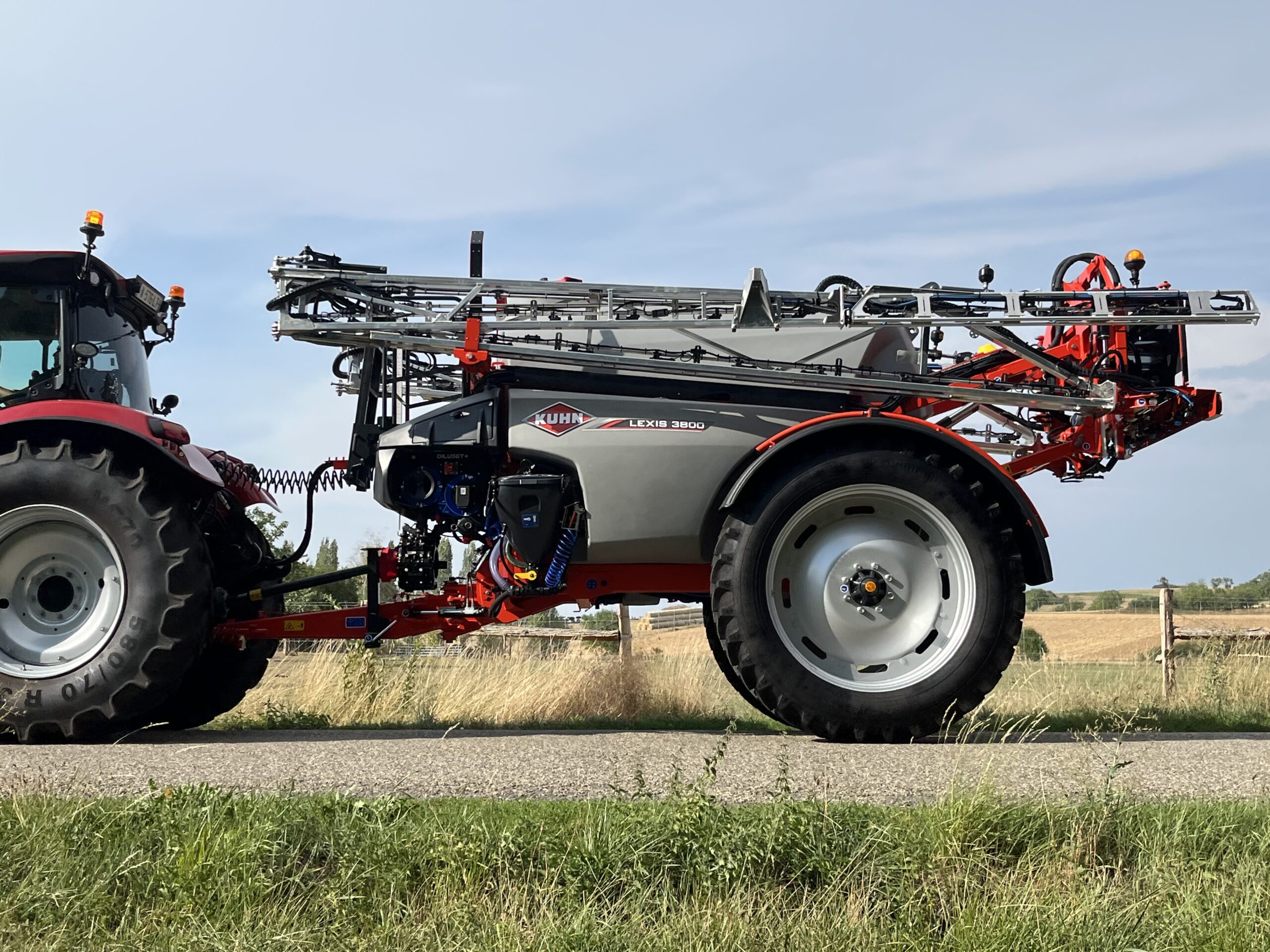

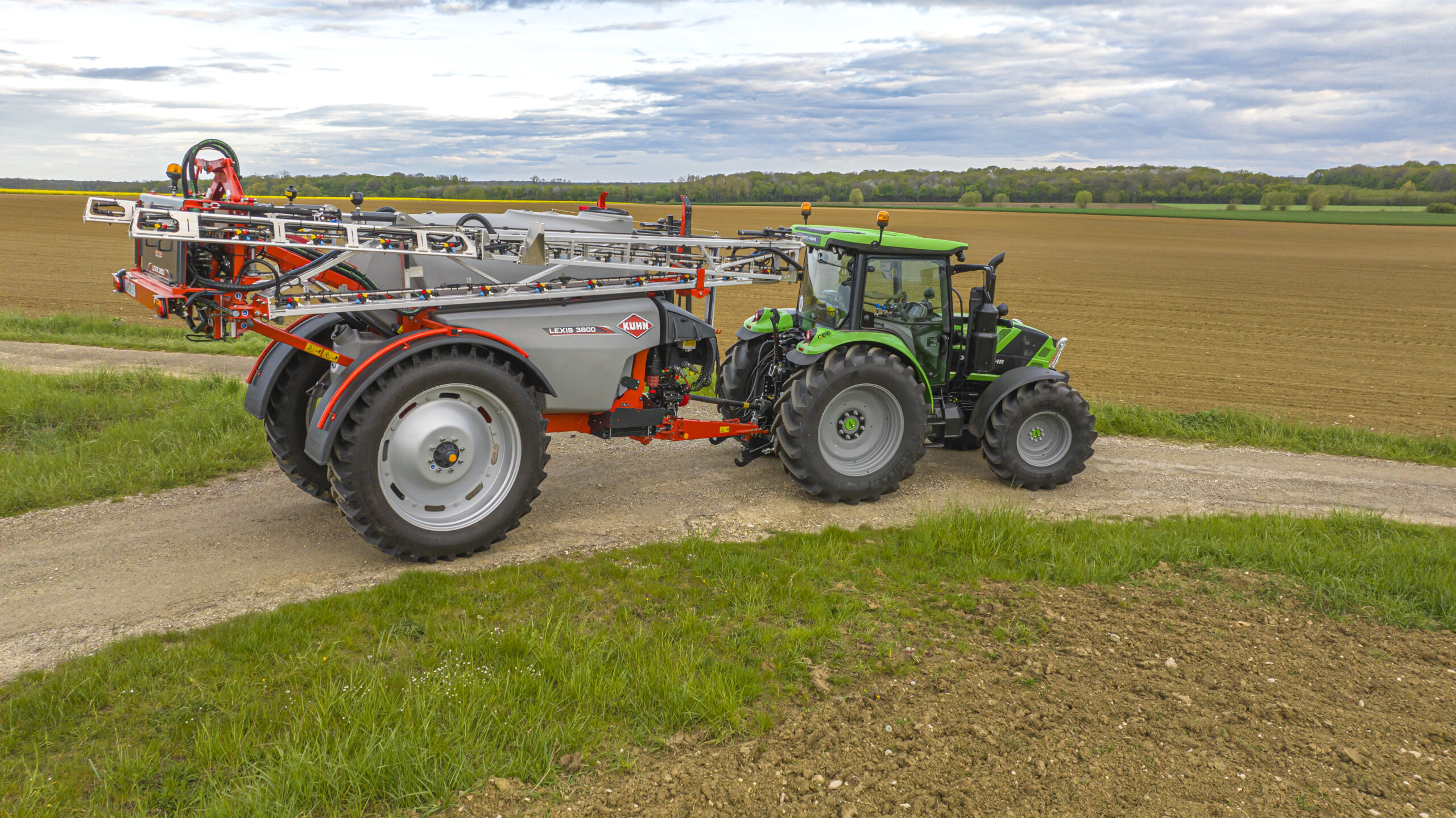

Šī kompaktā konstrukcija nodrošina ātru un vienkāršu pārvietošanos pa ceļiem.

Labi izlīdzsvarotas tvertnes

Efektīva tvertnes uzbūve: LEXIS miglotāja galvenā tvertne ir izstrādāta ar zemu smaguma centru. Lielākā tvertnes daļa atrodas tuvu rāmim, nodrošinot maksimālu mašīnas stabilitāti.

Dziļais nosēdums ļauj iztukšot tvertni jebkuros apstākļos neatkarīgi no lauka slīpuma. Četru dimensiju maisīšanas sistēma, kas atrodas netālu no nosēduma, garantē viendabīgu smidzināšanas maisījumu bez putu veidošanās visā miglošanas laikā.

Saglabājiet līdzsvaru: 320/400 litru skalošanas tvertnes centrālais novietojums uz ass ļauj LEXIS miglotājam saglabāt labu līdzsvaru jebkuros apstākļos, vienlaikus samazinot atlikuma tilpumus. Mašīnas smaguma centrs vienmēr paliek uz ass smaguma centra neatkarīgi no tvertnes līmeņa.

LEXIS miglotājs ir arī īpaši viegli lietojams. Skalošanas tvertnes uzpilde? Skalošanas tvertnes līmeņa indikators? Visas darbības atrodas vadības panelī.

Viss nepieciešamais rokas stiepiena attālumā

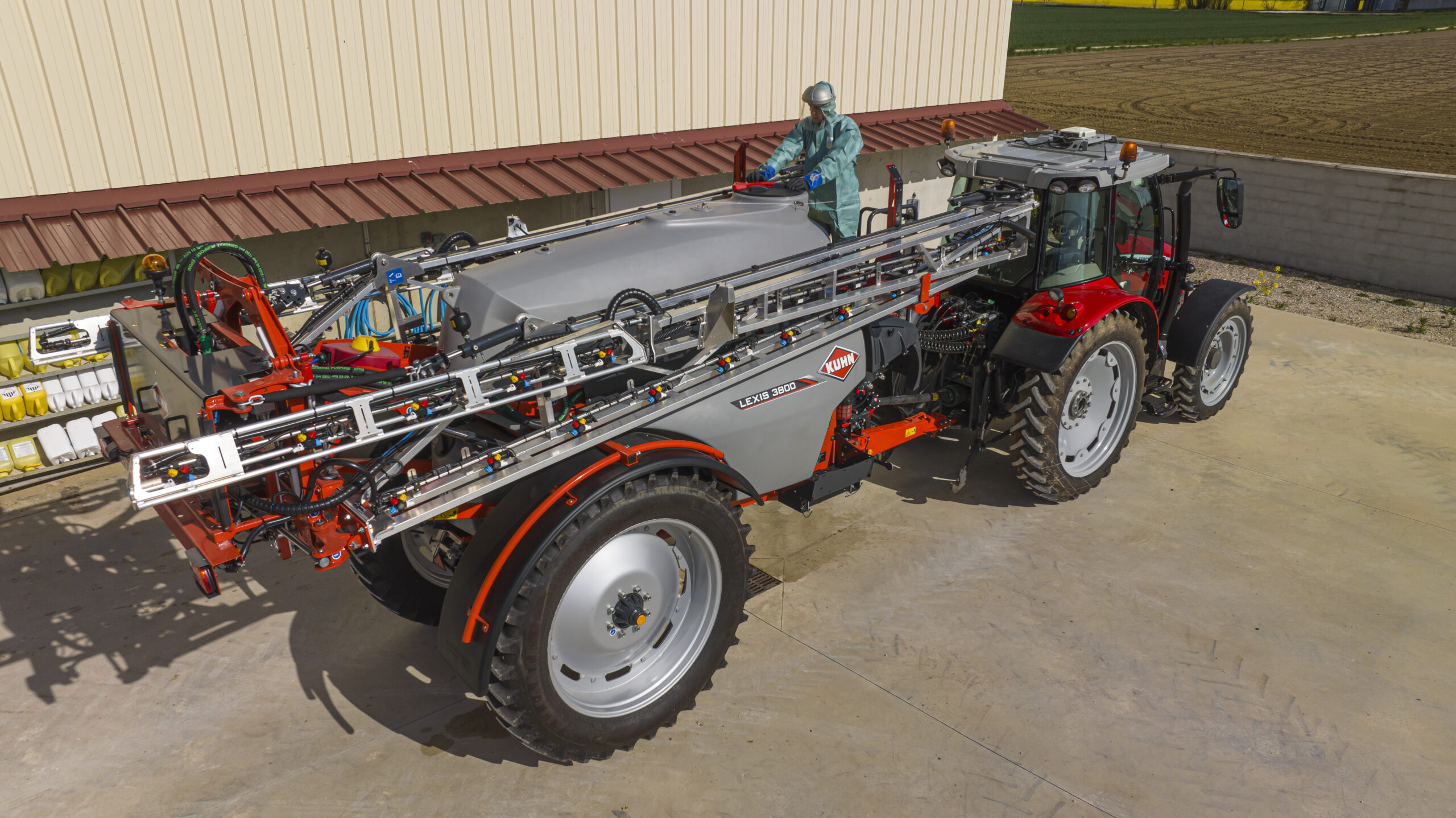

LEXIS miglotājam ir vairāki uzglabāšanas nodalījumi gan individuālo aizsardzības līdzekļu  glabāšanai, gan vadības pults novietošanai, kad mašīna ir atvienota.

Drošam darbam ap miglotāju KUHN ir aprīkojis LEXIS miglotāju ar diviem nodalījumiem individuālajiem aizsardzības līdzekļiem. Aprīkojums ir viegli pieejams pirms augu aizsardzības līdzekļu lietošanas.

Lielāku iepakopojumu pārvadāšanai mašīna standarta aprīkojumā ir aprīkota ar uzglabāšanas platformu labajā pusē.

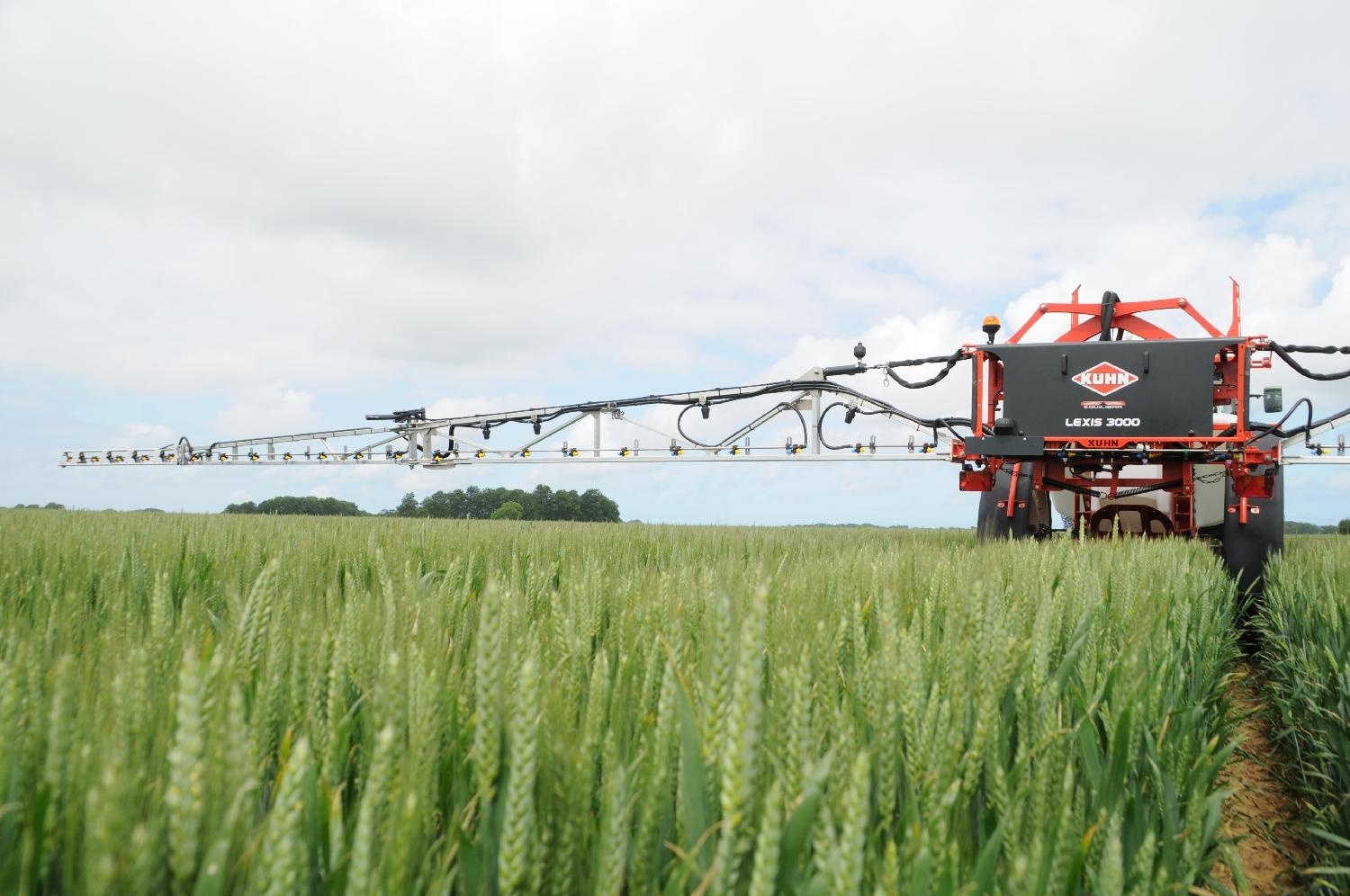

Stabili un izturīgi spārni

EQUILIBRA piekare: saglabājiet spārnus paralēlu šasijai!

EQUILIBRA piekares sistēma ļauj spārniem saglabāt ideālu paralēlismu ar zemi, pārvietojoties pa nelīdzenu reljefu. EQUILIBRA piekare nodrošina dabisku stabilitāti, pateicoties svārsta svirām (rotācijas un sānu kustībām) un amortizācijas sistēmai. Spārni vienmērīgi seko reljefam un kultūraugiem un vairs nesvārstās un nenovirzās!

EQUILIBRA piekare ir paredzēta intensīvam darbam un standarta aprīkojumā ietver neatkarīgu kreisās/labās puses pacelšanas sistēmu, kas aizsargā spārnus, īpaši pagriezienos, paātrinoties un bremzējot. Visbeidzot, hidrauliskā slīpuma korekcijas sistēma un atsperes uztur spārnus paralēlu šasijai, strādājot nogāzēs.

EQUILIBRA piekare īsumā:
• Svārsta piekare rotācijas kustībām
• Savienojuma stieņi radiālajām kustībām
• Amortizatori svārstību slāpēšanai
• Neatkarīga kreisās/labās puses pacelšanas sistēma
• Hidrauliskā slīpuma korekcija un atsperes
• Rāmja bloķēšanas sistēma transportēšanai

MES2 tērauda spārni

MES2 tērauda spārni ir aprīkota ar EQUILIBRA piekari. Tērauds nodrošina izturīgu un pret koroziju noturīgu risinājumu, pateicoties KUHN pārbaudītajam krāsošanas procesam. MES2 spārni ir pieejama 18, 20, 21 un 24 metru platumā. Pateicoties robustajai konstrukcijai, tai ir vairākas priekšrocības:
• Sprauslu aizsardzība visā spārna platumā
• Trīsdimensiju drošība
• Kompakta salocīšana

MEA2 alumīnija spārni

Pieejama 18, 20, 21 un 24 metru platumā, MEA2 spārni izceļas ar vienkāršu konstrukciju. Alumīnija spārni ir izturīgs, viegls un dabiski pret koroziju noturīgs risinājums. Aprīkota ar EQUILIBRA piekari, MEA2 spārnu priekšrocības:
• Šķērssavienojumu bloķēšanas sistēma savienojuma vietās
• Konstrukcijā integrētas nerūsējošā tērauda caurules
• Katras sekcijas bļodas tipa filtri
• Trīsdimensiju drošība
• Kompakta salocīšana

RHPA alumīnija spārni

Pieejama 27 un 28 metru platumā, RHPA spārni izceļas ar vienkāršu konstrukciju. Alumīnija spārni ir izturīgs, viegls undabīgi pret koroziju noturīgs risinājums. Aprīkota ar EQUILIBRA piekari, RHPA spārnu galvenās priekšrocības:
• Konstrukcijā integrētas nerūsējošā tērauda caurules
• Katras sekcijas kausa tipa filtri
• Trīsdimensiju drošība
• Kompakta salocīšana

Vienkārša un pārdomāta miglošanas ķēde

Miglotāja sagatavošana ir galvenais posms miglošanas procesā. Pateicoties diviem galvenajiem vārstiem, kopējais uzpildes darbību skaits pirms skalošanas ir ievērojami samazināts, tāpat arī kļūdu risks. Ar vienkāršu sistēmu visas miglotāja darbības ir pilnībā kontrolējamas.
Pat pēc ilgāka nelietošanas perioda atgriezties darbā ar šo mašīnu ir viegli.

Lai gan miglotājs ir vienkārši lietojams, tā saīsinātā sistēma samazina neizlietotos tilpumus, kas atvieglo skalošanu. Pēc darba pabeigšanas vari būt drošs, ka miglotājs ir pilnībā izskalots.

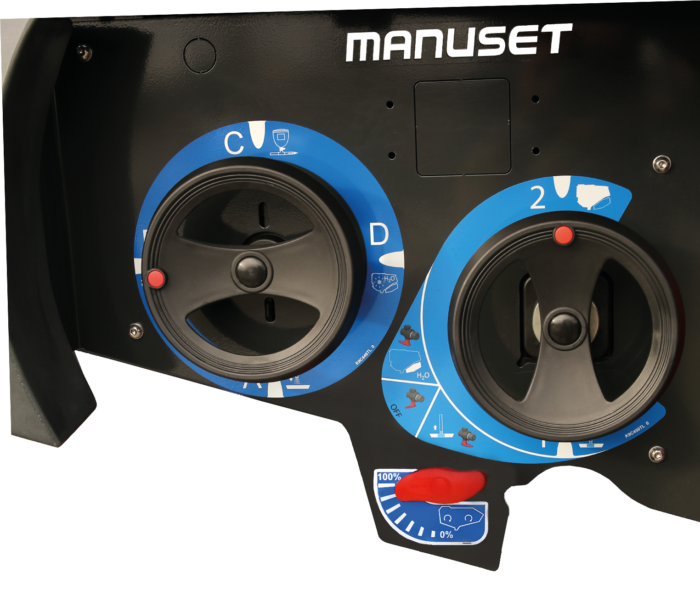

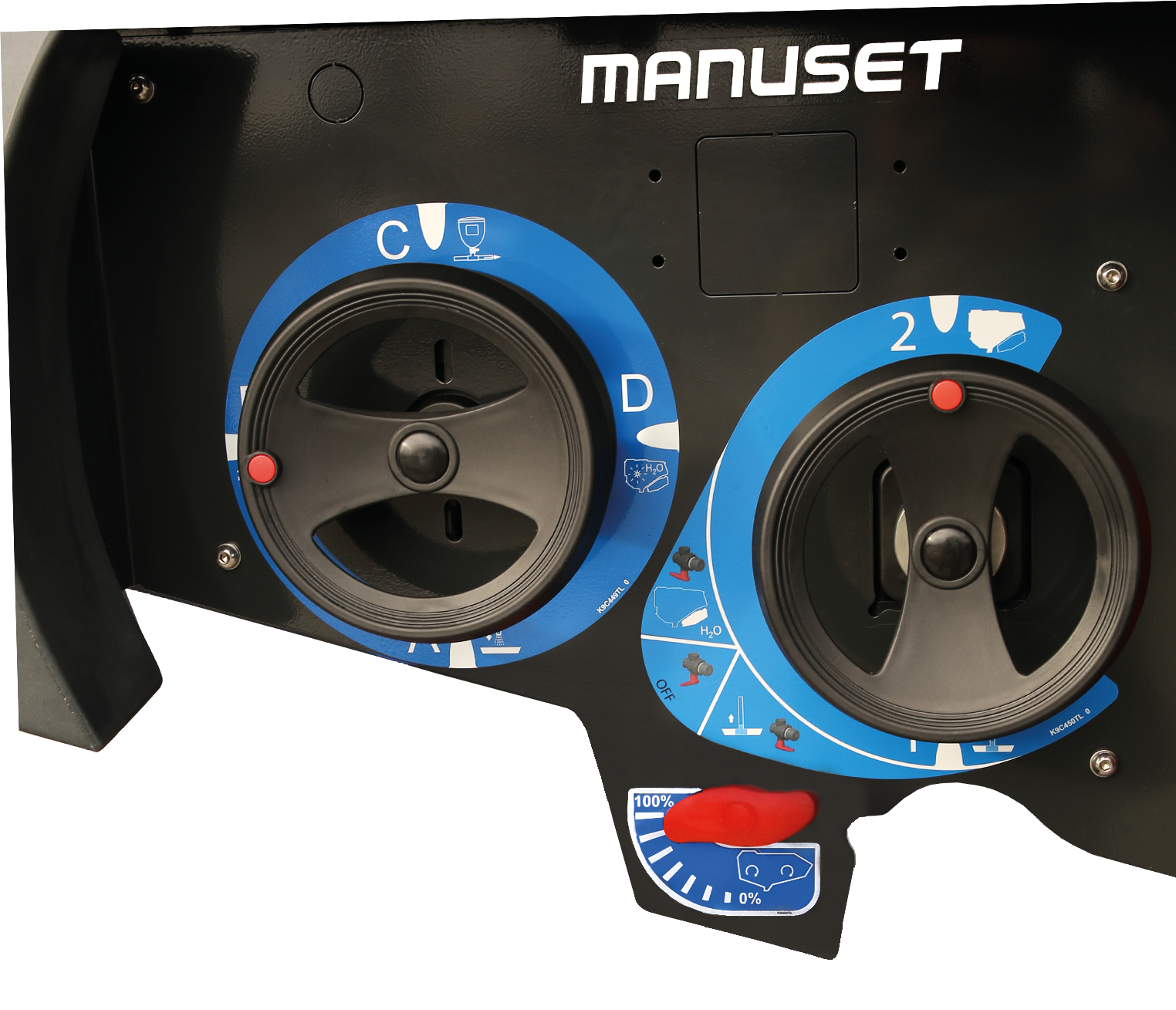

MANUSET darbība

Manuālā MANUSET vadība nodrošina pilnīgu kontroli produktu sagatavošanas laikā. Ar tikai diviem galvenajiem vārstiem visas miglotāja funkcijas tiek vadītas no operatora darba stacijas.

Izmantojot daudzfunkcionālos rokturus, manipulāciju skaitu iespējams samazināt līdz pat 50 %. Ergonomiskais dizains ļauj vārstus darbināt viegli un bez sarežģījumiem. Daudzfunkcionālie rokturi padara miglošanu vienkāršāku.

Skalošanas laikā viens pilns padeves ķēdes roktura apgrieziens nodrošina, ka sūknī iesūktais ūdens tiek novadīts visās miglotāja ķēdēs. Skalošanas tvertnes līmeņa indikators, kas ir redzams no darba stacijas, vēl vairāk atvieglo skalošanas darbību secību.

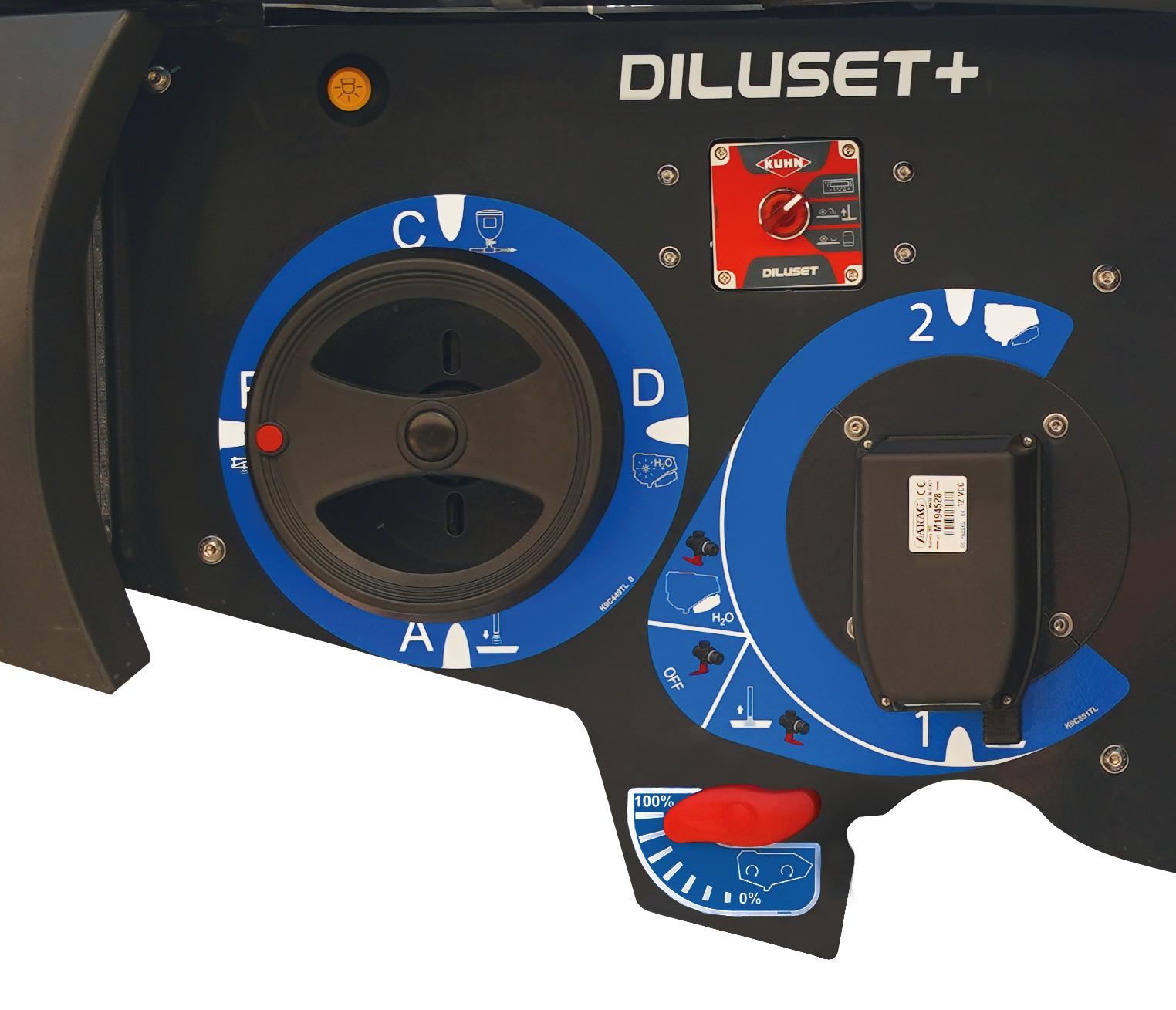

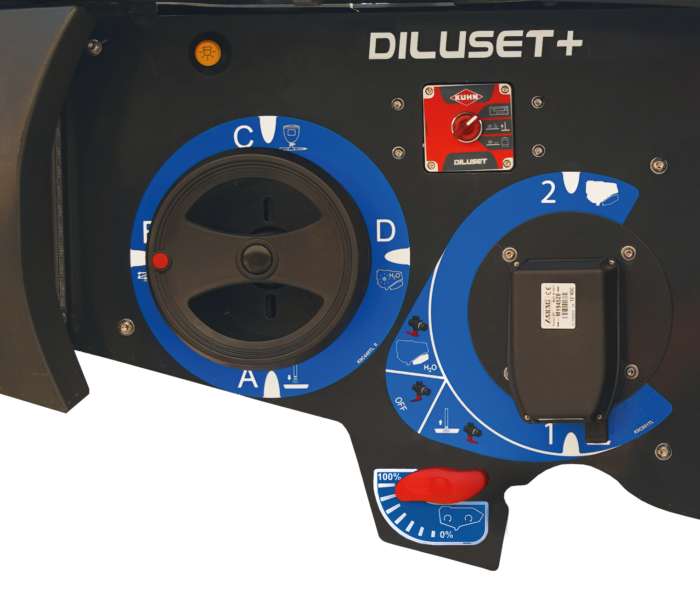

DILUSET+ darbība

Miglotāja vai tikai spārnu skalošana tieši no traktora kabīnes.

Sūkšanas uzpilde ir programmējama un automātiski apstājas, sasniedzot iestatīto līmeni. Divkāršā vadība ļauj saglabāt kontroli pār visām funkcijām arī no operatora darba stacijas.

Skalošanas laikā, neizejot no traktora kabīnes, pietiek nospiest terminālī, lai iesūktu ūdeni. Pēc tam to var novirzīt uz vajadzīgo vietu: uz rotējošajām sprauslām tvertnes skalošanai vai tieši uz spārniem spārnu cauruļu skalošanai, neatšķaidot tvertnē esošo darba šķīdumu.

Visbeidzot, faktiskais atlikušais tilpums tvertnē visu miglošanas laiku ir redzams kabīnes terminālī. Arī tvertnes atlikumu pārvaldība ir ļoti vienkārša.

Pieejams ar REB3 / VISIOREB / ISOBUS termināļiem.

Ātra un droša ķīmisko vielu iepildīšana

Miglotājs ir aprīkots ar 35 litru ķīmisko vielu iepildīšanas trauku, kam raksturīga piltuves forma, kas nodrošina efektīvu visu veidu produktu iepildīšanu: šķidrumu, pulveru un granulu. Skalošanas sistēma sastāv no divām rotējošām sprauslām, kas paredzētas kannu, mērcilindru, iepakojumu un paša ķīmisko vielu iepildīšanas trauka tīrīšanai.

Sajaukšnas traukam ir tikai viens vārsts, caur kuru aktīvā viela tiek ievadīta sistēmā. Šis vārsts tiek droši darbināts ar kājas pedāli, tādējādi novēršot nepieciešamību operatoram noliekties. Visas pārējās darbības tiek veiktas, izmantojot tuvumā esošo rokas sviru, pilnībā izvairoties no izšļakstīšanās riska. Ievades trauks tiek skalots ar aizvērtu vāku, tādējādi novēršot jebkādu šļakatu vai miglas veidošanās risku.

Vairs nekādu aizsērējumu, pateicoties četrpakāpju filtrācijai

LEXIS piekabināmais miglotājs ir aprīkots ar četriem filtrācijas līmeņiem (standarta cirkulācijai, CCH un AUTOSPRAY):

• pie uzpildes

• pie iesūkšanas

• pie padeves

• pie spārnu sekcijām

Visus filtrus iespējams iztīrīt pat tad, ja miglotāja tvertne ir pilna.

Aprīkojums

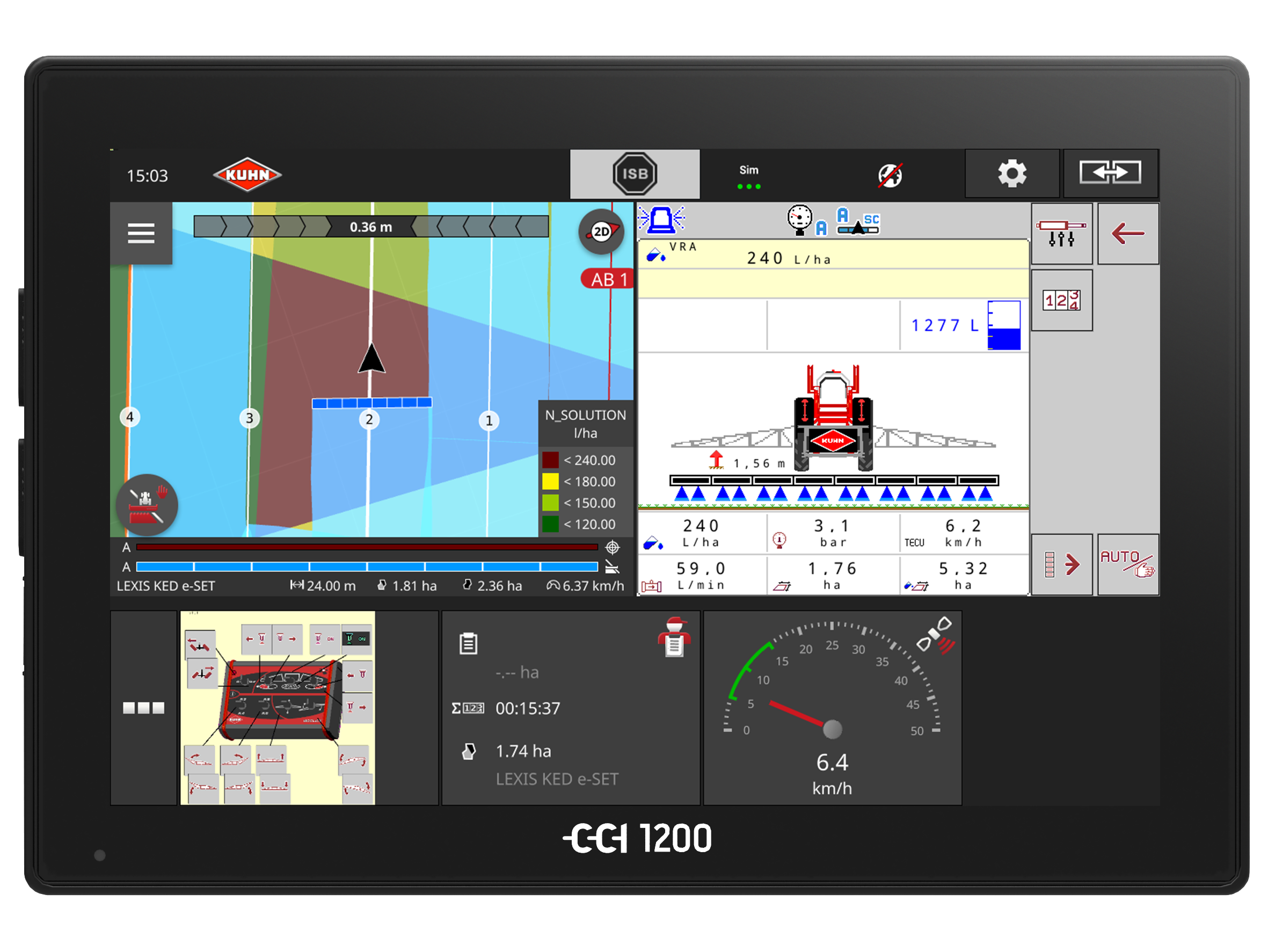

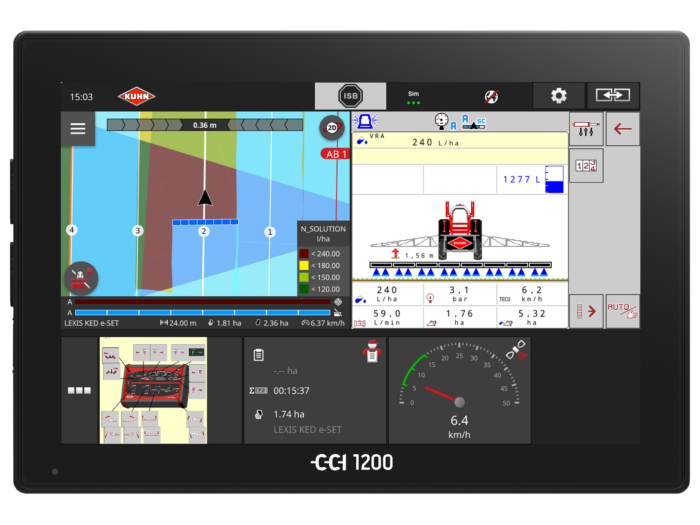

DPAE ISOBUS risinājumi ar CCI 800un CCI 1200 termināļiem

ISOBUS miglošanas lietojumprogramma ļauj vadīt miglotāju no traktora ISOBUS termināļa kabīnē vai no CCI 800 vai CCI 1200 termināļiem.

Visa svarīgā informācija, kas saistīta ar precīzo miglošanu, tiek attēlota ekrānā un ir pielāgojama atbilstoši operatora vēlmēm.

ISOCLICK vadības bloks ļauj saglabāt kontroli pār darba funkcijām arī pie lieliem braukšanas ātrumiem.

Pieejamie jūgstieņi un sakabes

Dažādās LEXIS piekabināmā miglotāja sakabes sistēmas var ietvert:

• zemo vai augsto jūgstieni,

• 50 mm vai 40 mm gredzena sakabi,

• K80 lodveida sakabi,

• 35 mm grozāmo sakabi.

Papildaprīkojumā pieejams pašstūrējošs sakabe (mehāniska vai hidrauliska), kas ļauj miglotājam sekot traktora riepām.

Virzuļa–membrānas sūkņi (PD) vai centrbēdzes sūkņi (CP)

LEXIS miglotāju var aprīkot ar dažādiem sūkņiem atbilstoši tavām vajadzībām. Neatkarīgi no tā, vai tiek izmantots lielas caurplūdes centrbēdzes sūknis vai virzuļa–membrānas tipa sūknis, galveno tvertni iespējams uzpildīt ļoti īsā laikā.

Tu pavadi mazāk laika uzpildes vietā, efektīvāk izmanto laiku laukā un palielini darba ražīgumu.

Vairāki cirkulācijas veidi augstākai precizitātei

LEXIS var aprīkot ar šādiem nepārtrauktās cirkulācijas risinājumiem, kas nodrošina augstāku precizitāti, mazāku aizsērēšanas risku un vieglāku spārnu skalošanu un sistēmas sagatavošanu darbam:

• Hidrauliskā nepārtrauktā cirkulācija CCH: zema spiediena cirkulācija ar sekciju atvēršanas vadību.

• Elektriskā nepārtrauktā cirkulācija CCE: augsta spiediena cirkulācija ar sprauslu atvēršanas vadību.

• AUTOSPRAY: augsta spiediena cirkulācija ar inteliģentiem PWM sprauslu turētājiem. Sprauslu atvēršanas vadība.

Hidrauliskie spārnu salocīšanas un atlocīšanas risinājumi

Dažādajiem LEXIS miglotāja spārniem ir iespējamas atšķirīgas atlocīšanas kinemātikas.

Spārni tiek atlocīti, vispirms izvēloties nepieciešamās funkcijas miglošanas terminālī un pēc tam darbinot traktora vadības vārstu.

Papildaprīkojumā pieejams A3 vadības pults, kas ļauj katru funkciju vadīt neatkarīgi. Šādā gadījumā miglotājs izmanto traktora pastāvīgās sūknēšanas funkciju, lai nodrošinātu eļļas padevi mašīnai.

Automātiskā spārnu augstuma kontroles sistēma BOOM ASSIST

BOOM ASSIST uztur spārnus pareizajā pozīcijā neatkarīgi no lauka reljefa, automātiski regulējot augstumu, slīpumu (SLANT PRO) un neatkarīgās mainīgās ģeometrijas (TOTAL PRO) vai abas kopā (ExTREME).

Spārnu uzturēšana ideālā augstumā optimizē miglojuma sadalījumu un būtiski samazina zudumus, ko izraisa vējš un iztvaikošana.

Operatoram nav jāuztraucas par spārniem — miglotājs tos pārvalda automātiski.

Inovatīvs ISOBUS džojstiks

Ar jauno CCI A3 džojstiku visas mašīnas funkcijas ir redzamas tieši uz džojstika skārienekrāna. Tas ļauj izvēlēties pareizo funkciju īstajā brīdī.

CCI A3 ir AEF sertificēts ISOBUS AUX-N džojstiks un ir savietojams ar visām ISOBUS AUX-N sertificētām ISOBUS mašīnām. Funkciju attēlošanai uz džojstika jāpārbauda savietojamība.
